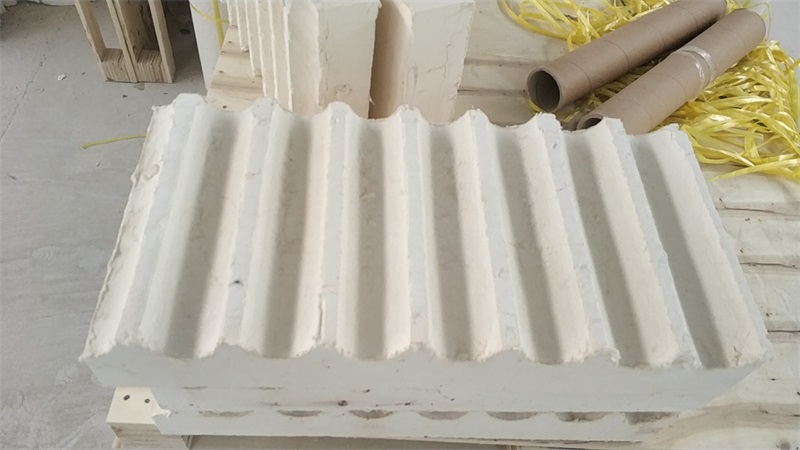

1.硅酸钙保温材料的制备方法，其特征在于，顺序包含: 步骤一:将作为原料的硅酸钙破碎并与水混合，按液固质量比为10-20的比例进行搅拌制浆，得到硅酸钙浆液； 步骤二:将所述硅酸钙浆液，在温度为190-250°C和压力为1.3Mpa-4.0MPa的条件下合成得到硬硅钙石浆体，合成时长为2-6h ； 步骤三:向所述硬硅钙石浆体中加入纤维增强原料和水玻璃； 步骤四:进行压滤、脱水、成型、脱模和烘干。

2.如权利要求1所述的制备方法，其特征在于，所述步骤一中的作为原料的硅酸钙，是采用碱法提取粉煤灰中的氧化铝后，将得到的硅酸钠溶液与石灰反应生成。

3.如权利要求1或2所述的制备方法，其特征在于，所述纤维增强原料包含玻璃纤维、木质纤维或石棉纤维。

4.如权利要求1或2所述的制备方法，其特征在于，所述烘干的温度为60-105°C，时长为 16-24h。

以上便是硅酸钙保温材料为你介绍的硅酸钙保温材料的制备方法，如果您对硅酸钙保温材料感兴趣，请您继续关注本公司网站，本公司会对网站进行不定时更新，在网站上持续发布有关于硅酸钙保温材料的相关专业讯息供您参考。

如果您想购买硅酸钙保温材料，您可以拨打本公司电话，来电咨询，我们会派出专业人士与您进行沟通，为您解答您有关于硅酸钙保温材料的问题。
